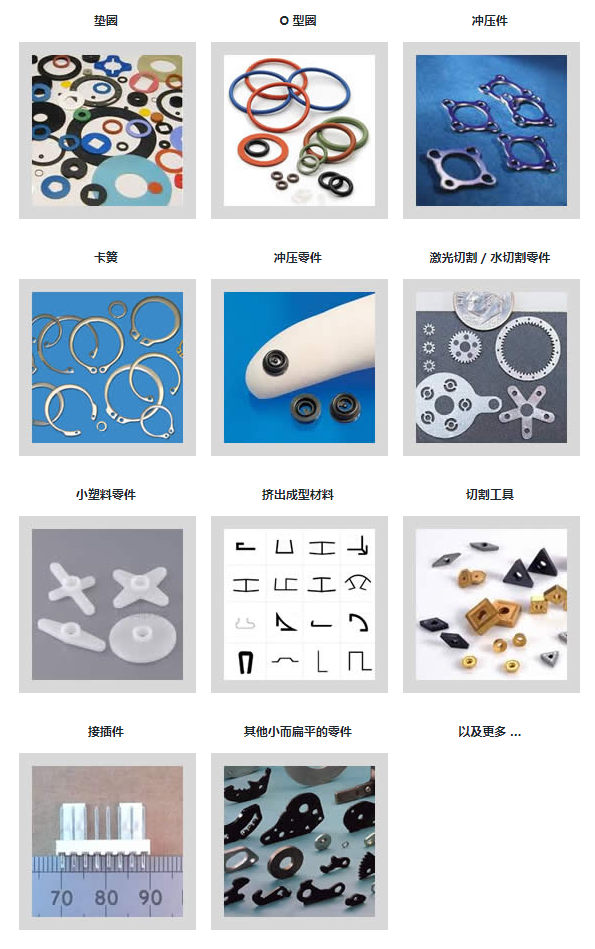

視場內測量是小而扁平組件的全新精確測量方案。相比諸如輪廓投影儀、視頻測量機或測量顯微鏡等備選方案，它具有無可匹敵的速度和操作優勢。然而，什么是視場測量？它是如何進行的？對我有何幫助？

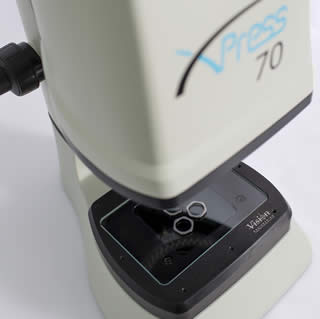

什么是視場測量？視場 (FOV) 測量或者“在視場內測量”是準確測量小組件的全新方法，其測量速度和操作性能特別出眾。FOV 測量采用特別設計的高分辨率攝像機，在光學視場內部測量組件。與諸如下列備選方法比較： 輪廓投影儀 – 將放大的組件輪廓投射到屏幕上，有一個測量平臺用以移動組件，從而可以測量所有組件。 視頻影像儀測量顯微鏡 – 和輪廓投影儀一樣，采用放大的影像，借助測量平臺沿四周移動組件。傳統光學測量系統的視場較小，由于在任何給定的時間內，只能通過光學儀器觀察到組件的一小塊區域，傳統光學測量系統采用了一個測量平臺。借助移動測量平臺，組件的不同部分可以被觀察到并被準確測量。 |
|

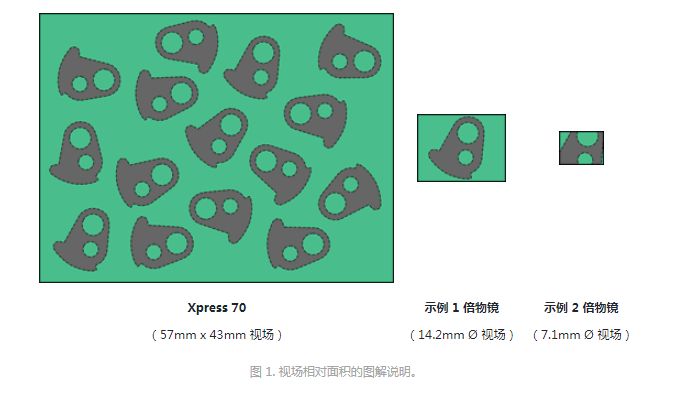

更大的視場使用戶能夠觀察到整個組件，從而可以對整個組件進行測量，而無需測量平臺。測量速度快和操作簡單是該功能兩大無可匹敵的優勢。

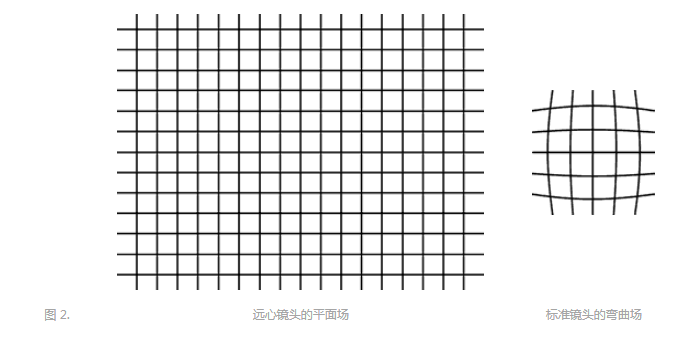

它是如何工作的？“平面場”光學 |
|
無需調焦 * *注意：一旦系統聚焦，無需進一步為類似高度的組件調焦。

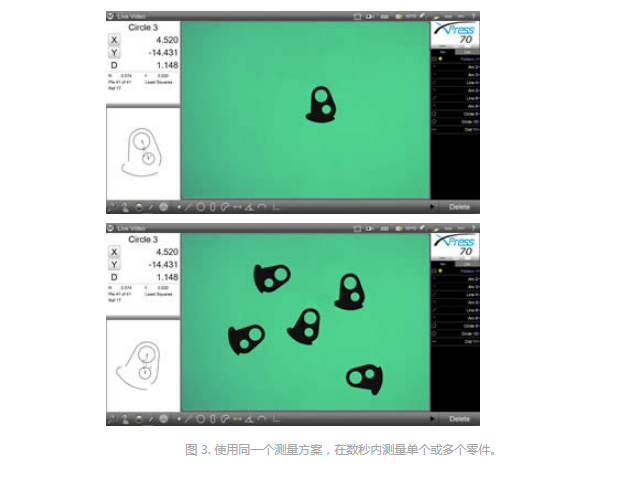

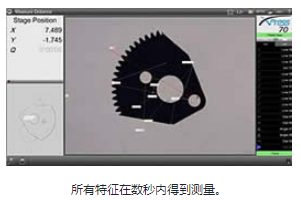

為何要在視場內測量？寬視場遠心鏡頭使得用戶能夠在鏡頭的大視場內觀察到整個組件，從而能夠在數秒內測量所有特征。其他測量系統需要移動機械平臺來捕獲所有測量點，與FOV相比，耗費的時間要多出許多。FOV測量不僅可以觀察和測量整個組件，而且可以同時測量多個組件。 |
|
無需移動平臺 無需移動平臺意味著 …
|
|
速度 精準度 簡單性
*注意：一旦系統聚焦，無需進一步為類似高度的組件調焦。 |
|
